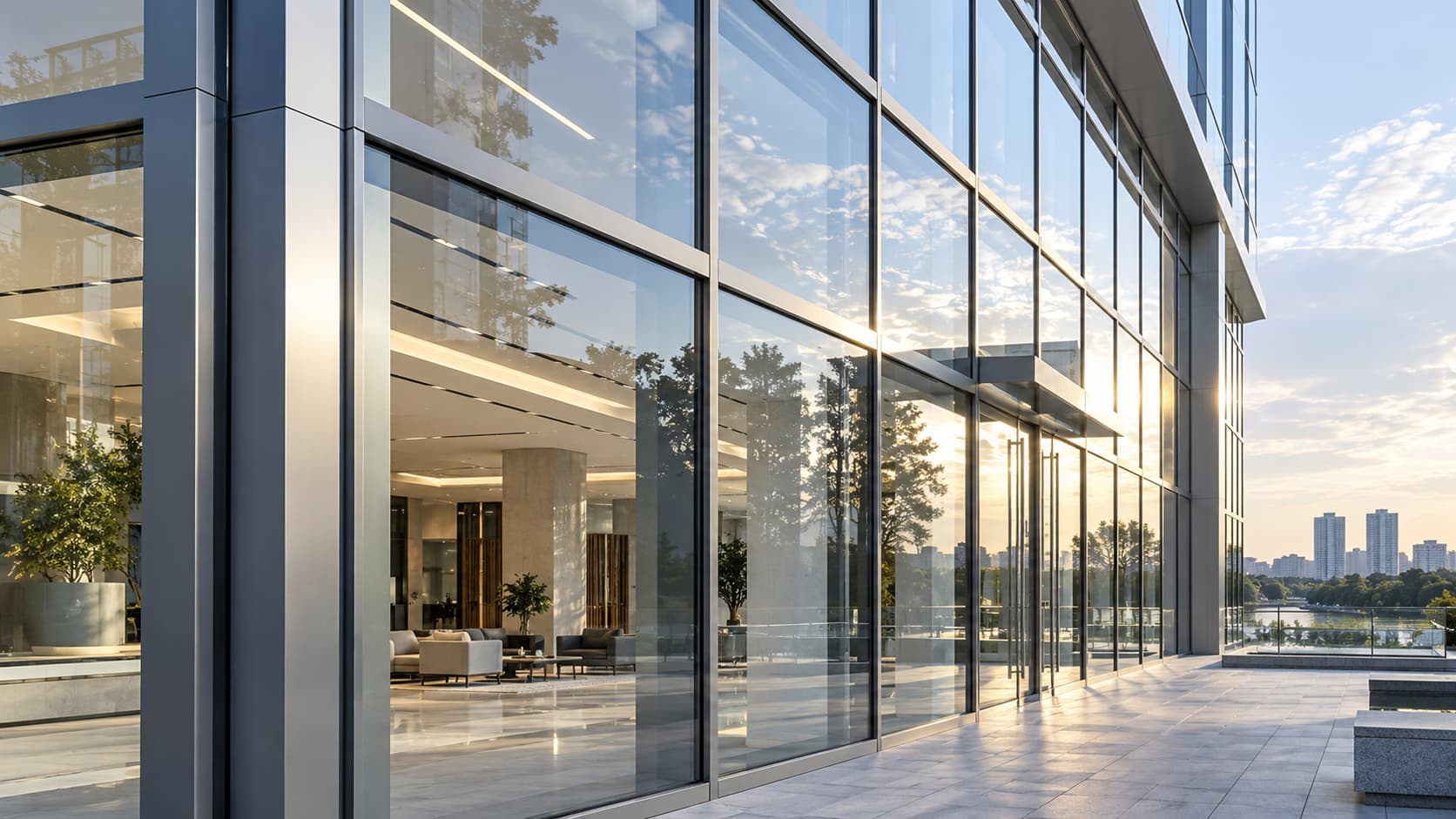

Фасадная система должна удерживать заполнение, ограничивать проникновение воды и воздуха, а также воспринимать перемещения здания. Стоечно-ригельная система решает эти задачи с помощью вертикальных профилей, горизонтальных перекладин, уплотнений, прижимов и креплений. Ее характеристики возникают из совместной работы компонентов, а не из свойства одной детали.
Устройство каркаса изнутри
Вертикальная стойка получает ветровую нагрузку с прилегающих ячеек и передает усилия на анкеры. Ригель поддерживает стеклопакет и связывает соседние стойки. В местах пересечения устанавливают соединители, которые должны обеспечить жесткость, герметичность и предусмотренный путь отвода воды.
Стекло размещают на опорных подкладках, чтобы вес не приходился на кромку или уплотнитель. Наружный прижим фиксирует заполнение, декоративная крышка закрывает крепеж. В структурном варианте наружная линия может быть иной, но расчет стекла, герметиков и механического удержания остается обязательным.
Характеристики, которые формирует узел
Паспортные показатели достигаются только при соблюдении системной схемы. На рабочем проекте проверяют несколько взаимосвязанных свойств:
• несущую способность и прогиб профилей при ветровом воздействии;
• теплопередачу прозрачных и непрозрачных фасадных зон;
• воздухонепроницаемость внутреннего контура уплотнений;
• каскадное удаление дождевой воды из полостей;
• стойкость креплений и заполнения к расчетным перемещениям.
Герметичность не равна слою герметика
Наружный контур принимает прямое воздействие осадков, а внутренний ограничивает движение воздуха. Между ними располагается дренируемая зона. Попытка заполнить все полости герметиком способна перекрыть выход воды и затруднить температурное движение деталей.
Особое внимание уделяют углам уплотнителей, концам ригелей, сливным отверстиям и примыканиям к непрозрачным участкам. Качество определяется непрерывностью принципа по всей площади, включая нестандартные места, где типовой разрез меняется.
Признаки корректной эксплуатации
После сдачи фасад осматривают и обслуживают. Ранние изменения помогают обнаружить причину до повреждения внутренней отделки:
• дренажные отверстия остаются свободными от грязи и отделочных материалов;
• крышки и прижимы не имеют заметных смещений после сильного ветра;
• открывающиеся створки сохраняют равномерные зазоры;
• внутренние примыкания не показывают следов устойчивого увлажнения;
• замена локального стеклопакета возможна по предусмотренной технологии.
Преимущества в архитектурной практике
Сетка стоек и ригелей масштабируется от небольшого витража до многоэтажной оболочки. Она допускает разные виды заполнения и встроенные открывания. Изменяя шаг и глубину профилей, проектировщик согласует рисунок фасада с расчетом, хотя нестандартные пролеты всегда требуют отдельной проверки.
Непрозрачная межэтажная зона скрывает край перекрытия и инженерные элементы. Ее стекло или панель могут сильно нагреваться на солнце, поэтому состав слоев проверяют на термические напряжения. Внутреннее утепление должно примыкать к профилям без случайных пустот. Отделочные материалы не должны перекрывать доступ к анкерам, если проект предусматривает их контроль.
При замене стеклопакета учитывают исходную толщину, массу, покрытие и обработку кромок. Произвольное более тяжелое заполнение увеличивает нагрузку на ригель и опорные детали. Работы выполняют по безопасной схеме демонтажа прижимов. После установки восстанавливают уплотнения и проверяют дренаж, а не ограничиваются совпадением внешнего оттенка.
Очистку внешней поверхности планируют вместе с архитектурой. Люлька, страховочная система или иной доступ не должны опираться на декоративные крышки и повреждать контуры уплотнения.
Система остается надежной, когда производство точно обрабатывает профили, монтаж сохраняет геометрию, а водоотвод не нарушается последующими работами. Техническое преимущество заключается в предсказуемой логике каркаса и узлов. Эта логика должна быть видна в расчетах, чертежах и программе контроля.
