Фланцевые соединения широко применяются при монтаже трубопроводов, поскольку позволяют создавать надежные разъемные узлы для подключения труб, запорной арматуры, насосного оборудования и других элементов системы. Одним из распространенных вариантов являются плоские приварные фланцы, которые отличаются сравнительно простой конструкцией и подходят для различных инженерных и промышленных коммуникаций.
При подборе комплектующих важно учитывать не только диаметр трубопровода, но и рабочее давление, материал деталей, параметры соединения и условия эксплуатации. Подходящие фланцы можно смотреть на сайте поставщика, предварительно сопоставив характеристики изделия с требованиями конкретной трубопроводной системы.
Что представляет собой плоский приварной фланец

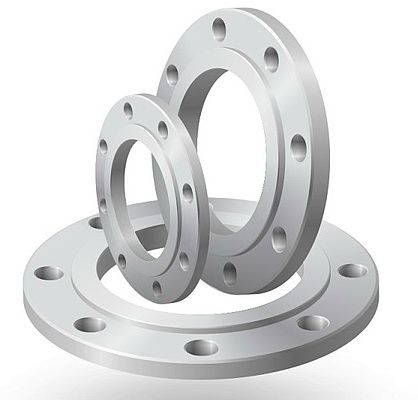

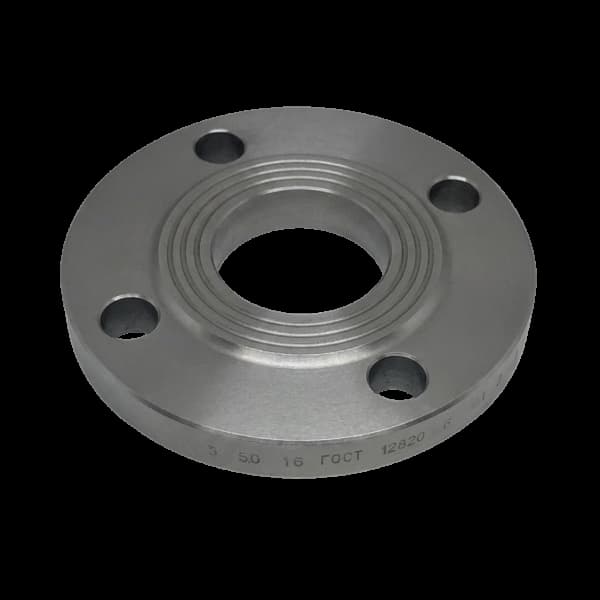

Плоский приварной фланец представляет собой металлическую деталь круглой формы с центральным отверстием для трубы и рядом отверстий по окружности, предназначенных для установки крепежных элементов. Два ответных фланца стягиваются болтами или шпильками, а между их контактными поверхностями устанавливается уплотнительный материал.
Главная особенность такой конструкции заключается в способе монтажа. Труба проходит внутрь фланца на определенную глубину, после чего выполняется приваривание. В результате формируется прочное сварное соединение между фланцем и трубопроводом, тогда как соединение двух участков системы остается разъемным.
Плоские фланцы применяются там, где может возникнуть необходимость в последующей разборке узла для обслуживания, ремонта, замены оборудования или отдельных элементов трубопровода.
Как выполняется присоединение фланца к трубопроводу
Правильное присоединение — один из ключевых факторов, влияющих на надежность всей системы. Даже качественный фланец не обеспечит необходимой герметичности, если при монтаже допущены перекосы или нарушена технология сварки.
В общем виде процесс соединения включает несколько этапов:
- Фланец устанавливают на подготовленный конец трубы.
- Проверяют положение детали относительно оси трубопровода.
- Выполняют предварительную фиксацию.
- Производят приваривание фланца к трубе.
- Устанавливают ответный фланец и уплотнительную прокладку.
- Соединение равномерно стягивают крепежными элементами.
Особое значение имеет соосность деталей. Если фланец установлен с перекосом, после затяжки болтов может возникнуть дополнительная механическая нагрузка на трубопровод, прокладку и сварной шов.
Почему качество приваривания имеет значение
Приваривание должно обеспечивать прочное и равномерное соединение детали с трубой. Качество сварного шва напрямую связано с долговечностью узла и его устойчивостью к рабочим нагрузкам.
При монтаже важно учитывать:
- материал трубы и фланца;
- толщину стенки трубопровода;
- положение детали относительно оси;
- отсутствие загрязнений и дефектов в зоне сварки;
- равномерность соединения;
- требования проектной и нормативной документации.
После монтажа дополнительно контролируют положение фланцев относительно друг друга. Отверстия под крепеж должны совпадать без необходимости принудительного смещения труб.
Из каких материалов производят плоские приварные фланцы
Материал продукции выбирают исходя из условий эксплуатации. Универсального варианта, подходящего для любого трубопровода, не существует. Необходимо учитывать давление, температуру, свойства транспортируемой среды и материал самой трубы.
Углеродистая сталь
Углеродистая сталь широко применяется для производства трубопроводных элементов благодаря сочетанию прочности, технологичности и относительно доступной стоимости.
Такие фланцы могут использоваться в системах, где рабочая среда не предъявляет повышенных требований к коррозионной стойкости материала.
К преимуществам можно отнести:
- хорошую механическую прочность;
- распространенность материала;
- широкий выбор типоразмеров;
- удобство обработки и сварки при соблюдении соответствующей технологии.
При эксплуатации необходимо учитывать возможность появления коррозии и предусматривать защиту металлических поверхностей, если этого требуют условия работы.
Нержавеющая сталь
Нержавеющие фланцы применяются в условиях, где важна повышенная устойчивость к воздействию влаги или определенных химических сред.
Их используют, например, в системах, где предъявляются повышенные требования к коррозионной стойкости и чистоте поверхности.
При этом конкретная марка нержавеющей стали должна выбираться с учетом состава рабочей среды, температуры и других факторов эксплуатации.
Легированные стали
Для специальных условий могут применяться легированные марки стали. Добавление определенных компонентов позволяет изменить механические и эксплуатационные свойства материала.
Такие фланцы выбирают, если трубопровод работает:
- при повышенных или пониженных температурах;
- при значительных нагрузках;
- в условиях воздействия определенных химических веществ;
- при специальных требованиях к прочности или коррозионной стойкости.
Подбор марки стали должен выполняться на основании проектных требований и характеристик системы.
Совместимость материала фланца и трубопровода
Материал фланца нельзя рассматривать отдельно от материала трубы. Для получения качественного сварного соединения необходимо учитывать совместимость металлов и особенности их приваривания.
При подборе обращают внимание на:
- химический состав металла;
- свариваемость;
- температурное расширение;
- склонность к коррозии;
- рабочую температуру;
- характеристики транспортируемой среды.
Например, использование деталей из разных материалов без учета их свойств может усложнить приваривание или привести к ускоренному разрушению соединения.
Поэтому выбор фланца должен выполняться комплексно, а не только по наружному или условному диаметру.
Какие параметры учитывать при выборе фланца
Плоские приварные фланцы выпускаются в разных размерах и исполнениях. При подборе необходимо сопоставлять сразу несколько характеристик.
Основными являются:
- условный диаметр DN;
- номинальное давление PN;
- наружный размер изделия;
- диаметр центрального отверстия;
- количество и расположение отверстий под крепеж;
- толщина фланца;
- тип уплотнительной поверхности;
- материал изготовления;
- рабочая температура;
- характеристики рабочей среды;
- стандарт изготовления.
Особенно важно убедиться, что два соединяемых фланца совместимы между собой по посадочным размерам и расположению крепежных отверстий.
Основные параметры плоского приварного фланца
| Параметр | Значение при подборе |
|---|---|
| DN | Определяет соответствие условному диаметру трубопровода |
| PN | Показывает класс номинального давления изделия |
| Материал | Влияет на прочность, свариваемость и коррозионную стойкость |
| Толщина | Связана с конструкцией и рассчитанными нагрузками |
| Отверстия под крепеж | Обеспечивают совместимость с ответным фланцем |
| Уплотнительная поверхность | Влияет на тип используемой прокладки и герметичность |
| Рабочая температура | Учитывается при выборе материала и исполнения |
| Рабочая среда | Определяет требования к химической и коррозионной стойкости |
Где применяются плоские приварные фланцы
Такие изделия востребованы в различных инженерных системах. Конкретная область применения зависит от исполнения, материала и рабочих характеристик фланца.
Плоские фланцы могут применяться в:
- системах водоснабжения;
- системах отопления;
- промышленных трубопроводах;
- технологических линиях;
- коммунальной инфраструктуре;
- системах подключения насосного оборудования;
- узлах установки запорной и регулирующей арматуры.
Перед использованием изделия необходимо убедиться, что его параметры соответствуют расчетным характеристикам конкретной системы.
Преимущества плоских приварных фланцев
Популярность таких изделий объясняется рядом конструктивных особенностей.
К их преимуществам относятся:
- относительно простая конструкция;
- удобство присоединения к трубе;
- возможность создания разъемного узла;
- широкий выбор размеров;
- доступность различных вариантов исполнения;
- возможность установки трубопроводной арматуры;
- удобство последующего обслуживания соединения.
При этом надежность узла зависит не только от самого фланца, но и от качества сварки, прокладки, крепежа и правильности монтажа.
Типичные ошибки при выборе и установке
При подборе трубопроводных компонентов недостаточно ориентироваться только на диаметр.
К распространенным ошибкам относятся:
- Выбор изделия без учета давления PN.
- Использование несовместимых материалов трубы и фланца.
- Неправильный подбор уплотнительной прокладки.
- Монтаж деталей с перекосом.
- Принудительное совмещение отверстий при помощи крепежа.
- Игнорирование рабочей температуры.
- Отсутствие учета свойств транспортируемой среды.
- Использование элементов, изготовленных по несовместимым стандартам.
Такие ошибки могут отрицательно влиять на герметичность и срок эксплуатации трубопровода.
Почему важно правильно выбирать уплотнение
Герметичность фланцевого соединения обеспечивается не только металлическими деталями. Между ответными поверхностями устанавливается прокладка, которая компенсирует небольшие неровности и препятствует выходу рабочей среды наружу.
Материал прокладки подбирается в зависимости от:
- температуры;
- давления;
- состава среды;
- конструкции фланца;
- требований трубопроводной системы.
Нельзя считать одну разновидность прокладки универсальной для всех условий.
Заключение
Плоский приварной фланец — распространенный элемент трубопроводной системы, позволяющий совместить прочное приварное присоединение к трубе с возможностью разборки самого фланцевого узла.
При выборе изделия необходимо одновременно учитывать DN, PN, материал, рабочую температуру, характеристики транспортируемой среды и конструкцию ответных деталей. Особое внимание следует уделять совместимости материалов и качеству приваривания.
Грамотно подобранные фланцы, подходящие прокладки и крепеж в сочетании с правильным монтажом позволяют получить надежное и обслуживаемое соединение трубопровода.
FAQ
Чем плоский приварной фланец отличается от воротникового?
Основное отличие заключается в конструкции и способе соединения с трубой. Плоский фланец надевается непосредственно на трубу и затем приваривается. Воротниковый имеет специальный выступ — воротник, который используется при сварном присоединении к трубопроводу.
Как плоский фланец присоединяется к трубе?
Фланец устанавливается на конец трубы, выравнивается относительно ее оси и фиксируется сварным соединением. После этого его можно соединить с ответным фланцем при помощи болтов или шпилек.
Из какой стали делают фланцы?
Использоваться могут углеродистые, нержавеющие и легированные стали. Конкретный материал выбирают с учетом рабочего давления, температуры, среды и требований проектной документации.
Что означает DN у фланца?
DN обозначает условный проход и используется для классификации размеров элементов трубопроводной системы. При подборе фланца этот параметр должен соответствовать характеристикам трубы и соединяемого оборудования.
Что означает PN?
PN обозначает номинальное давление, для которого рассчитано соответствующее исполнение трубопроводного элемента при установленных нормативами условиях.
Для чего между фланцами устанавливают прокладку?
Прокладка располагается между уплотнительными поверхностями ответных фланцев и помогает обеспечить герметичность соединения после затяжки крепежа.
Можно ли выбирать фланец только по диаметру трубы?
Нет. Кроме диаметра, следует учитывать номинальное давление, материал, температуру, рабочую среду, тип уплотнительной поверхности и стандарт изготовления.
