Надежность гидравлической системы во многом зависит не только от насоса, цилиндров или распределителей, но и от качества соединительных элементов. Компания ООО “Промышленная Гидравлика” занимается поставкой и изготовлением компонентов для гидравлических систем, уделяя особое внимание подбору решений под конкретные условия эксплуатации техники и оборудования.
Одними из наиболее нагруженных элементов гидросистемы являются рукава высокого давления. Они обеспечивают передачу рабочей жидкости между отдельными узлами и должны выдерживать значительное давление, вибрации, перепады температуры и постоянные рабочие циклы.
Правильно подобранный РВД помогает поддерживать стабильную работу гидравлики, снижать риск утечек и уменьшать вероятность внепланового простоя оборудования. При этом важны не только характеристики самого рукава, но и качество фитингов, правильность обжима и соответствие готового изделия параметрам конкретной системы.
Что такое рукав высокого давления

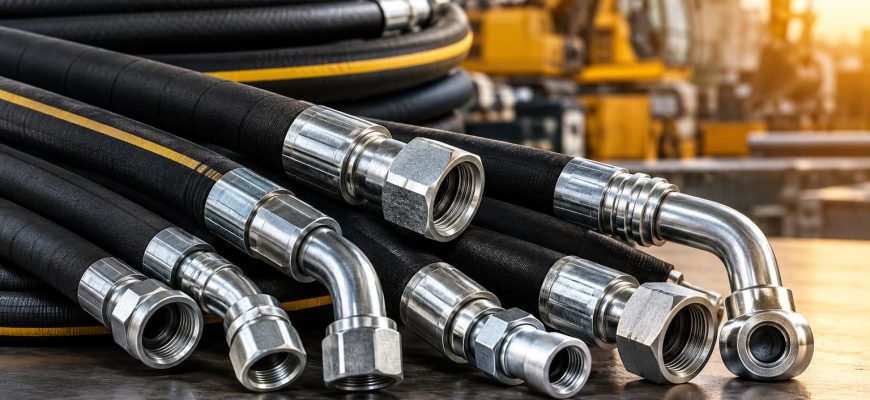

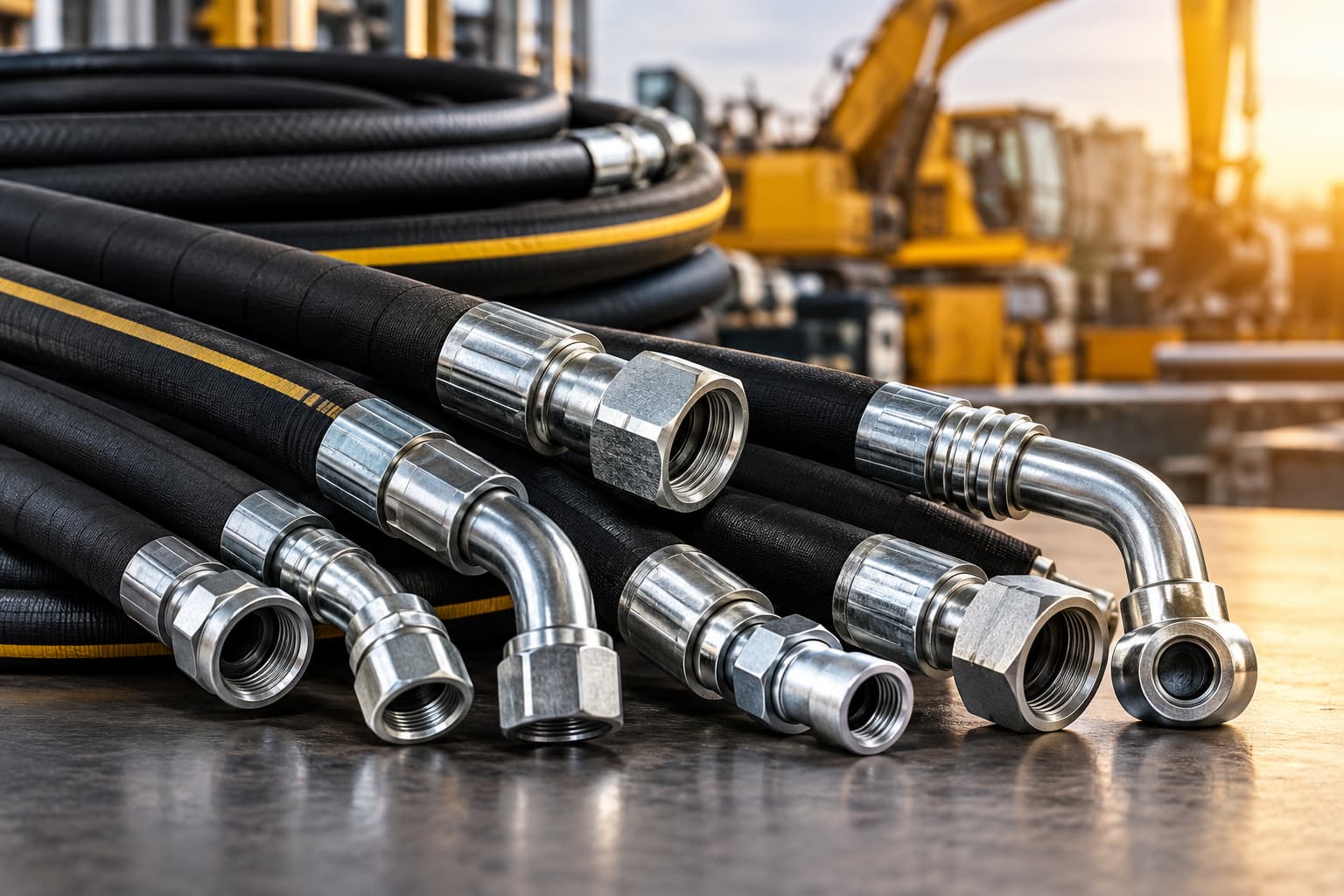

Рукав высокого давления, или РВД, представляет собой гибкий трубопровод, предназначенный для транспортировки гидравлической жидкости под давлением. В отличие от обычного шланга, такой элемент имеет многослойную конструкцию и армирование, которое позволяет ему выдерживать значительные нагрузки.
Типичная конструкция РВД включает несколько элементов:
- внутренний слой, устойчивый к воздействию рабочей жидкости;
- армирующий слой;
- наружное защитное покрытие;
- фитинги;
- обжимные муфты.
Армирование может выполняться с применением металлической оплетки, навивки или других материалов в зависимости от назначения рукава. Наружный слой защищает изделие от механических повреждений, загрязнений и воздействия окружающей среды.
Где используются рукава высокого давления
Сфера применения РВД достаточно широка. Они используются практически везде, где имеется гидравлический привод.
Наиболее распространенные направления:
- строительная техника;
- экскаваторы и погрузчики;
- сельскохозяйственная техника;
- коммунальные машины;
- грузовой транспорт;
- подъемные механизмы;
- промышленное оборудование;
- гидравлические прессы;
- станочное оборудование;
- производственные линии;
- специализированная техника.
В каждом случае требования к рукаву могут отличаться. Например, для одного оборудования решающим параметром будет рабочее давление, для другого — устойчивость к высокой температуре, а для третьего — минимальный радиус изгиба.
Как происходит производство РВД
Изготовление рукава высокого давления — это не просто обрезка шланга нужной длины. Для надежной работы гидравлической системы необходимо учитывать целый ряд параметров.
Подбор подходящего рукава
Сначала определяют характеристики будущего изделия.
Учитываются:
- внутренний диаметр;
- рабочее давление;
- максимальная нагрузка;
- рабочая температура;
- тип гидравлической жидкости;
- длина рукава;
- радиус изгиба;
- условия эксплуатации.
Если подобрать изделие только по внешнему диаметру или длине, оно может не соответствовать параметрам системы.
Например, слишком маленький внутренний диаметр способен ограничивать поток жидкости, а рукав, не рассчитанный на фактическое давление, будет работать с повышенной нагрузкой.
Выбор фитингов
Не менее важным этапом является выбор соединительных элементов.
Фитинги подбирают с учетом:
- типа подключения;
- диаметра;
- резьбы;
- формы соединения;
- рабочего давления;
- конфигурации оборудования.
Правильно подобранный фитинг должен обеспечивать надежное и герметичное соединение без необходимости дополнительных переделок гидросистемы.
Подготовка рукава
После определения всех параметров рукав отрезают до необходимой длины.
На этом этапе важно учитывать не только расстояние между соединяемыми узлами, но и расположение шланга после установки. Рукав не должен постоянно находиться в натянутом состоянии или иметь слишком резкие изгибы.
Установка и обжим фитингов
Следующим этапом является установка фитингов и их обжим.
Качество обжима напрямую влияет на герметичность соединения. При недостаточном усилии существует риск утечки или отсоединения фитинга. Чрезмерный обжим также нежелателен, поскольку он может повредить конструкцию рукава.
Именно поэтому производство РВД требует соблюдения технологии и учета особенностей используемых комплектующих.
Основные параметры выбора РВД
Перед изготовлением или покупкой рукава рекомендуется определить несколько ключевых характеристик.
Рабочее давление
РВД должен быть рассчитан на давление, которое возникает в гидравлической системе во время эксплуатации.
Использование рукава с недостаточными характеристиками может привести к его преждевременному износу или повреждению.
Внутренний диаметр
От диаметра зависит пропускная способность гидролинии.
Слишком маленькое сечение может создавать дополнительное сопротивление потоку, а чрезмерно большое не всегда соответствует конструкции оборудования.
Рабочая температура
Необходимо учитывать не только температуру окружающего воздуха, но и температуру самой жидкости.
Особенно это важно для оборудования, работающего в интенсивном режиме.
Тип рабочей среды
Материал внутреннего слоя должен быть совместим с используемой жидкостью.
В гидросистемах могут применяться разные масла и технические жидкости, поэтому универсальный выбор без учета условий эксплуатации нежелателен.
Радиус изгиба
Рукав должен прокладываться без чрезмерного перегиба.
Слишком сильный изгиб способен привести к деформации армирующего слоя, снижению пропускной способности и ускоренному износу.
Что учитывать при выборе рукава
| Параметр | Что необходимо определить | Почему это важно |
|---|---|---|
| Рабочее давление | Параметры гидросистемы | РВД должен выдерживать фактические нагрузки |
| Диаметр | Необходимую пропускную способность | Влияет на движение жидкости |
| Температура | Температуру среды и воздуха | Материал должен сохранять рабочие свойства |
| Рабочая жидкость | Тип используемого масла или другой среды | Важна совместимость внутреннего слоя |
| Длина | Расстояние между точками подключения | Рукав не должен быть натянут |
| Фитинги | Тип и размер соединений | Обеспечивают герметичность |
| Радиус изгиба | Конфигурацию установки | Чрезмерный перегиб ускоряет износ |
Почему качество РВД влияет на работу всей гидросистемы
Рукав высокого давления является элементом, через который постоянно проходит рабочая жидкость. Поэтому его повреждение может привести не только к утечке.
Возможные последствия:
- снижение давления в системе;
- нестабильная работа гидроцилиндров;
- потеря производительности;
- утечка технической жидкости;
- загрязнение оборудования;
- внеплановый простой техники;
- необходимость срочного ремонта.
Особенно критично повреждение РВД для техники, которая работает в интенсивном режиме и не может быть быстро выведена из эксплуатации без финансовых потерь.
Когда необходимо менять рукав высокого давления
Даже качественный РВД со временем изнашивается. Скорость износа зависит от нагрузки, температуры, условий монтажа и механического воздействия.
На необходимость замены могут указывать:
- трещины на наружной поверхности;
- потертости;
- вздутия;
- повреждение армирующего слоя;
- утечка жидкости;
- следы масла возле фитингов;
- коррозия металлических соединений;
- деформация;
- слишком сильный перегиб;
- нарушение герметичности.
Не рекомендуется продолжать эксплуатацию рукава при заметных повреждениях. В гидравлической системе даже небольшой дефект со временем способен привести к более серьезной неисправности.
Преимущества изготовления РВД под конкретное оборудование
Готовые стандартные рукава подходят далеко не для каждой системы. Во многих случаях практичнее изготовить изделие по заданным параметрам.
Такой подход позволяет учесть:
- точную длину;
- нужный внутренний диаметр;
- необходимые фитинги;
- тип резьбы;
- ориентацию соединений;
- рабочее давление;
- особенности размещения рукава в технике.
Это особенно актуально при ремонте спецтехники, производственного оборудования или гидросистем, где используются нестандартные соединения.
Что нужно знать перед заказом РВД
Для правильного изготовления желательно заранее определить основные параметры.
Полезно предоставить:
- Длину старого рукава.
- Внутренний или наружный диаметр.
- Маркировку изделия.
- Тип фитингов.
- Размер резьбы.
- Рабочее давление.
- Информацию о технике или оборудовании.
- Условия эксплуатации.
Если точные параметры неизвестны, старый рукав может использоваться как образец для определения типа соединений и размеров.
Частые ошибки при выборе РВД
Одна из наиболее распространенных ошибок — подбор рукава только по длине и внешнему диаметру.
Также встречаются:
- неправильный выбор фитингов;
- несоответствие рабочего давления;
- слишком короткий рукав;
- чрезмерное натяжение при монтаже;
- сильные изгибы;
- установка рядом с горячими элементами;
- постоянное трение о металлические детали;
- использование поврежденного РВД после временного ремонта.
Чтобы избежать подобных проблем, при подборе желательно учитывать всю гидравлическую систему, а не отдельный шланг.
FAQ
Что такое РВД?
РВД — это рукав высокого давления, который используется для транспортировки рабочей жидкости между элементами гидравлической системы.
Где применяются рукава высокого давления?
Они используются в строительной, сельскохозяйственной, коммунальной и промышленной технике, гидравлических установках, прессах, подъемниках и другом оборудовании.
Как определить необходимый диаметр РВД?
Диаметр подбирают с учетом параметров гидросистемы, производительности и требуемой пропускной способности линии.
Можно ли изготовить РВД по старому образцу?
Во многих случаях старый рукав помогает определить длину, тип фитингов, размеры соединений и другие необходимые параметры.
Как понять, что рукав пора менять?
Основными признаками являются трещины, потертости, вздутия, утечки, повреждение наружного слоя и следы масла возле фитингов.
Почему важно учитывать рабочее давление?
Если рукав не рассчитан на фактическое давление гидросистемы, увеличивается вероятность его повреждения и разрыва.
От чего зависит срок службы РВД?
На срок эксплуатации влияют качество материалов, правильность монтажа, давление, температура, радиус изгиба, частота рабочих циклов и наличие механических воздействий.
Вывод
Рукава высокого давления являются важной частью гидравлической системы, поэтому к их выбору и изготовлению необходимо подходить с учетом реальных условий эксплуатации. Значение имеют рабочее давление, диаметр, длина, тип фитингов, температура и характеристики рабочей среды.
Грамотно подобранный и качественно изготовленный РВД помогает обеспечить герметичность гидролинии, стабильную работу оборудования и снизить риск внепланового ремонта или простоя техники.
